Come si disegna una GENESA in 3D?

Si può disegnare una GENESA a partire dal semplice disegno di un CUBO?

Che rapporto esiste tra la forma di un CUBO e lo spazio interno di una GENESA?

Le immagini qui di seguito sono state realizzate con Sketchup.

dal cubo alla genesa: fasi realizzative

Dal CUBO alla GENESA con Sketchup

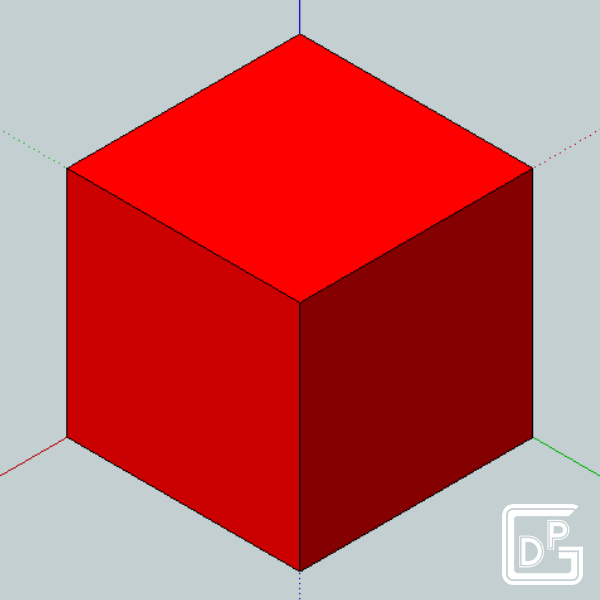

  • FASE 1: disegno di un cubo;

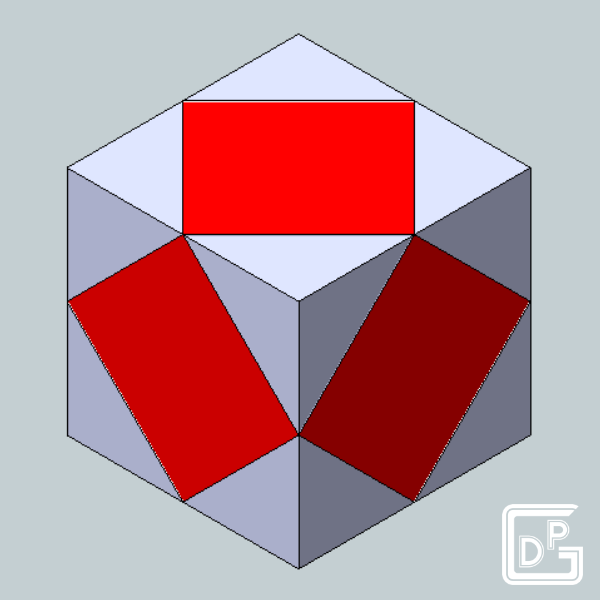

  • FASE 2: disegno di quadrati ruotati di 45° (quadrati rossi) su ognuna delle 6 facce del cubo;

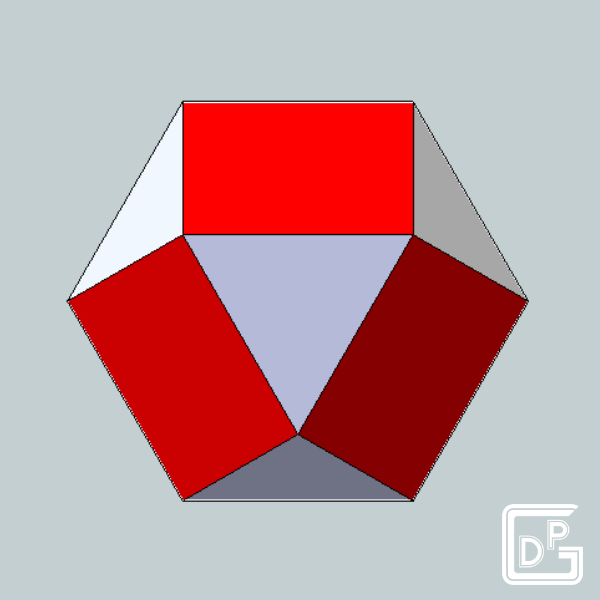

  • FASE 3: smussatura degli 8 spigoli del cubo in corrispondenza dei quadrati ruotati di 45° (quadrati rossi);
  • FASE 4: eliminazione delle superfici dei quadrati rossi e dei triangoli grigi per osservare i piani interni al cubo;
  • FASE 5: individuazione dei piani interni al cubo: si tratta di 4 piani;
  • FASE 6: individuazione del piano verde;
  • FASE 7: individuazione del piano giallo;
  • FASE 8: individuazione del piano rosso;

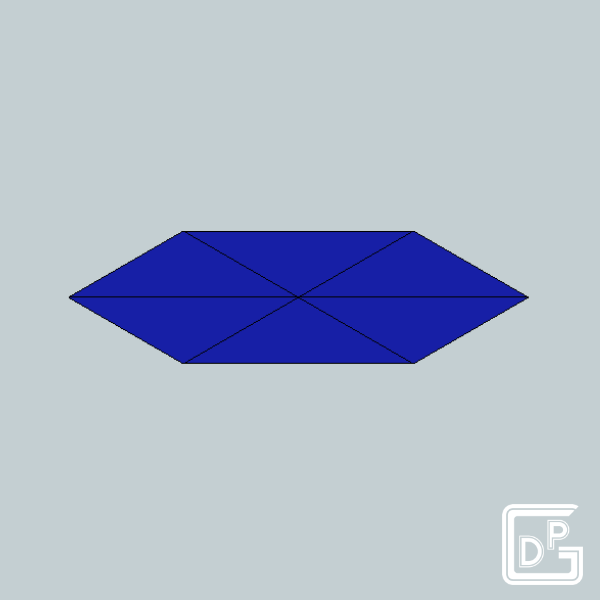

  • FASE 9: individuazione del piano blu;

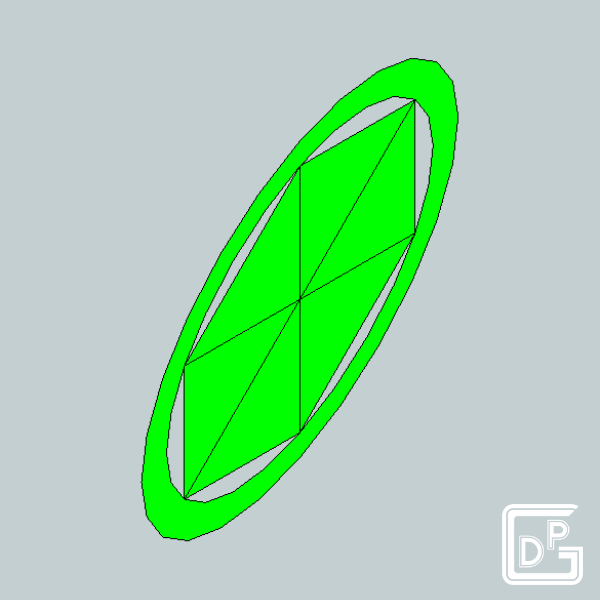

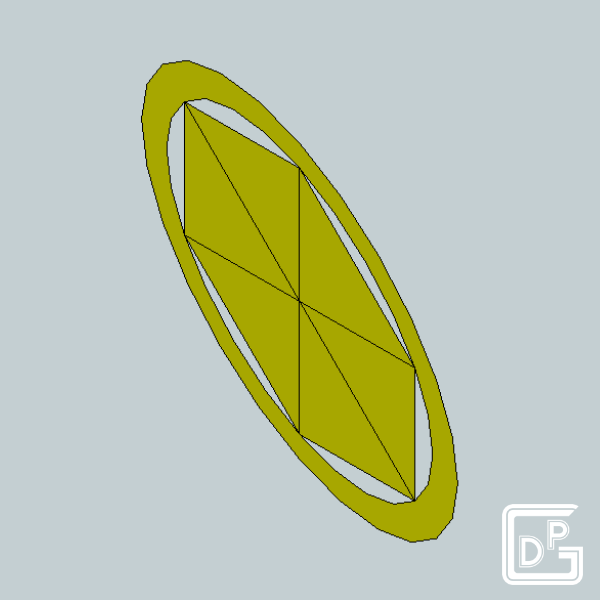

  • FASE 10: disegno di un anello intorno al piano verde;
  • FASE 11: disegno di un anello intorno al piano giallo;

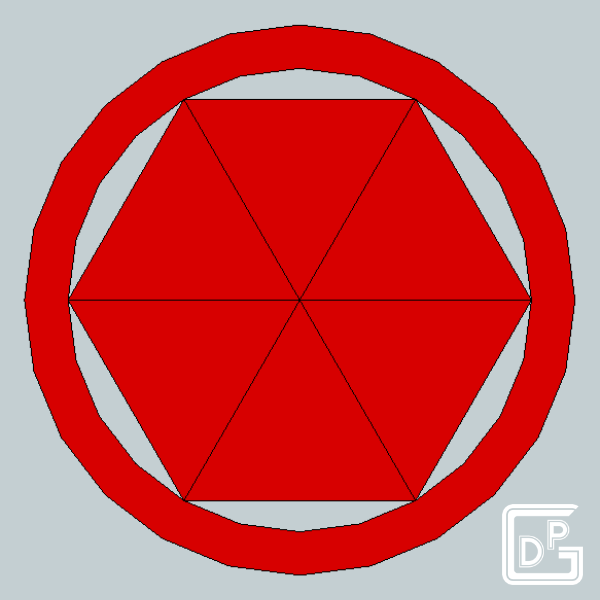

  • FASE 12: disegno di un anello intorno al piano rosso;
  • FASE 13: disegno di un anello intorno al piano blu;

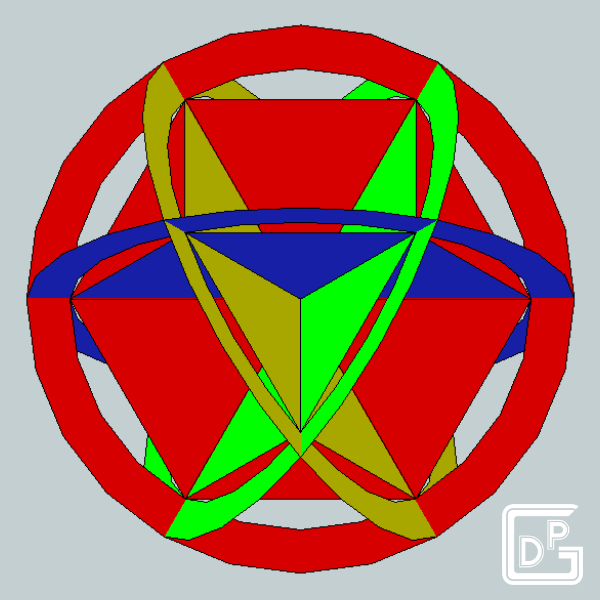

  • FASE 14: disegno completo del solido con gli anelli di colore verde, giallo, rosso e blu;
  • FASE 15: eliminazione dei piani esagonali colorati e visione della GENESA (priva di spessore);
  • FASE 16: creazione dello spessore degli anelli della genesa (GENESA "ARCHITETTONICA" in spessore);

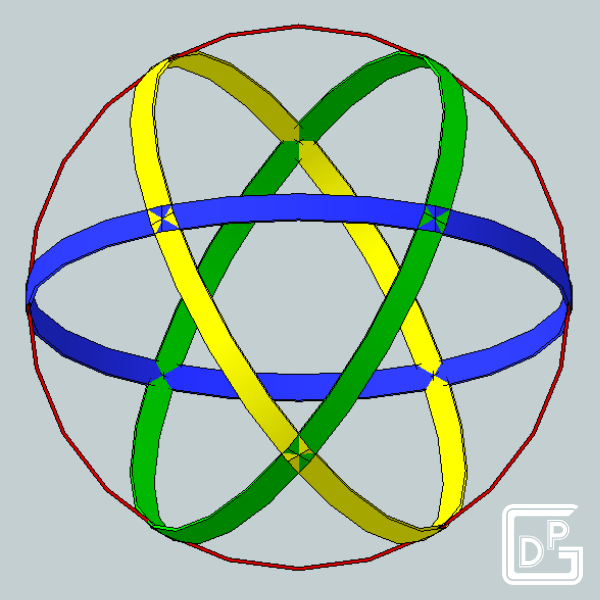

  • FASE 17: creazione delle tipiche fasce con cui si realizza dal vero una GENESA.
dal cubo alla genesa: fasi realizzative dal cubo alla genesa: fasi realizzative dal cubo alla genesa: fasi realizzative dal cubo alla genesa: fasi realizzative dal cubo alla genesa: fasi realizzative dal cubo alla genesa: fasi realizzative dal cubo alla genesa: fasi realizzative dal cubo alla genesa: fasi realizzative dal cubo alla genesa: fasi realizzative dal cubo alla genesa: fasi realizzative dal cubo alla genesa: fasi realizzative dal cubo alla genesa: fasi realizzative dal cubo alla genesa: fasi realizzative dal cubo alla genesa: fasi realizzative dal cubo alla genesa: fasi realizzative dal cubo alla genesa: fasi realizzative dal cubo alla genesa: fasi realizzative

Rapporto tra CUBO e GENESA

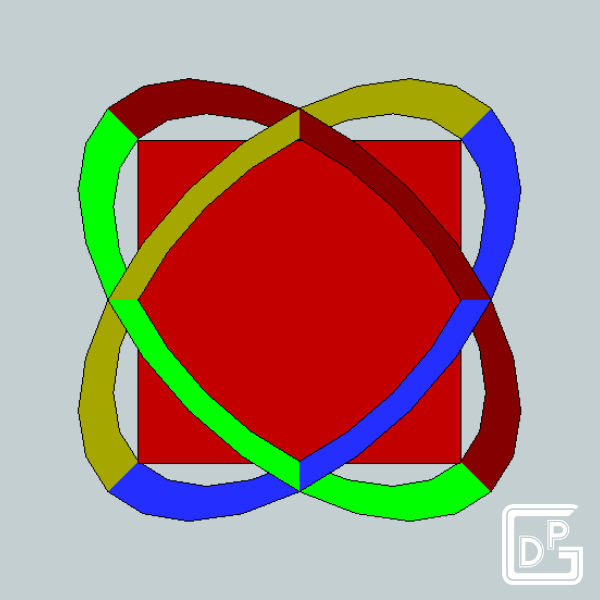

  • VISTA FRONTALE: inserimento del CUBO nella GENESA: il cubo risulta "inscritto" nella genesa;
  • VISTA ISOMETRICA: gli anelli della genesa toccano il punto mediano degli spigoli del cubo;
  • VISTA LATERALE
dal cubo alla genesa: fasi realizzativedal cubo alla genesa: fasi realizzativedal cubo alla genesa: fasi realizzative

Angoli di rotazione

Appoggiando una genesa sulla sua faccia triangolare, osserva l'angolo di rotazione tra l'anello centrale orizzontale e gli altri anelli

dal cubo alla genesa: fasi realizzative

dal cubo alla genesa: fasi realizzativedal cubo alla genesa: fasi realizzative
