Archi, volte e centine: tre elementi interessanti da disegnare, da osservare, da comprendere e da indagare con l'aiuto di modellini ma non solo; Sketchup 8 consente di riflettere sulla loro funzione ragionando in tre dimensioni in modo intuitivo e abbastanza rapido.

La CENTINA è fondamentale per la creazione di un arco: su di essa si posano i conci a partire da quelli di imposta fino ad arrivare a quelli di chiave.

Quando si realizza una volta a botte la centina viene sistemata su cunei disposti sulle murature portanti, su apposite mensole o su provvisorie strutture di sostegno; dopo aver creato spalle robuste a sinistra e a destra della volta, con attenzione si sfilano i cunei in modo da poter togliere la centina senza compromettere la stabilità della volta.

Un esperimento interessante per verificare la statica dell'arco e comprendere con sorpresa l'importanza delle sue "spalle" consiste nel realizzare dei conci in cartoncino e nel provare a giustapporli.

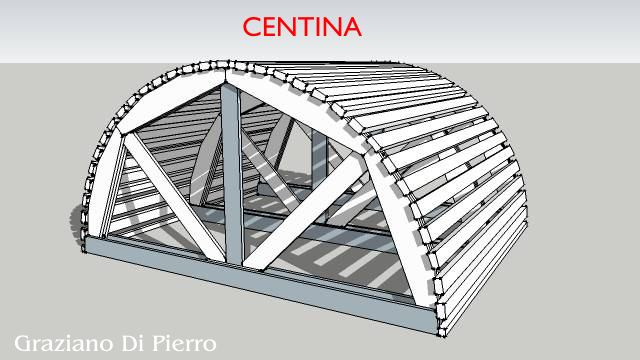

centina in legno per una volta a botte

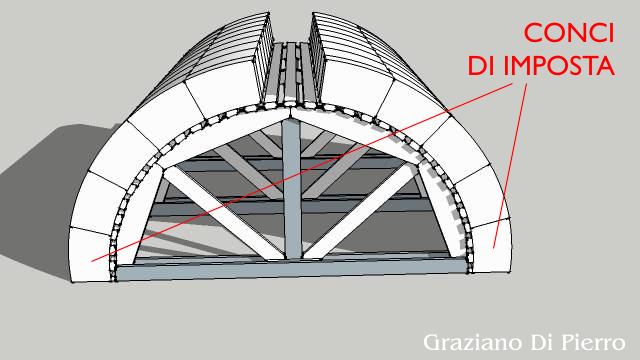

conci disposti su centina in legno per una volta a botte

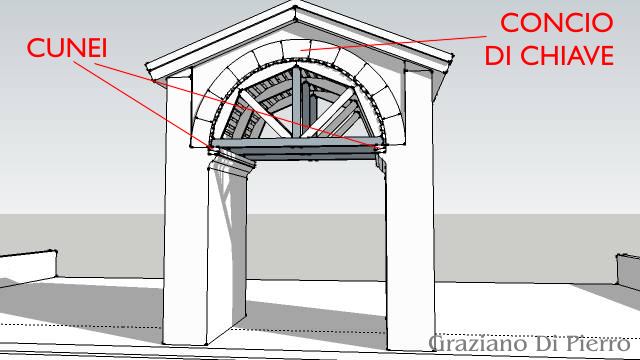

volta a botte realizzata su una centina in legno disposta su due mensole di una muratura portante
volta a botte su muratura portante
