Come si possono realizzare solidi COMPOSTI in prospettiva a partire da solidi semplici?

Basta aggiungere e scavare altri solidi ricordando che le linee di profondità convergono sempre verso il punto di fuga.

Nelle immagini seguenti si parte da semplici solidi in prospettiva centrale per arrivare a realizzare un isolato urbano con gli edifici visto dall'alto:
l'immagine della fase n.1 è infatti quella presente nell'articolo intitolato "sopra, sotto e sulla L.O." a cui si aggiungono successivamente altri solidi.

Anche in queste immagini (come in quelle dell'articolo intitolato sopra, sotto e sulla L.O.) sono presenti tre tipi di linee:

  • linee orizzontali;
  • linee verticali;
  • linee di profondità convergenti nel punto di fuga.

da solidi semplici a solidi composti: un isolato edificato visto dall'alto

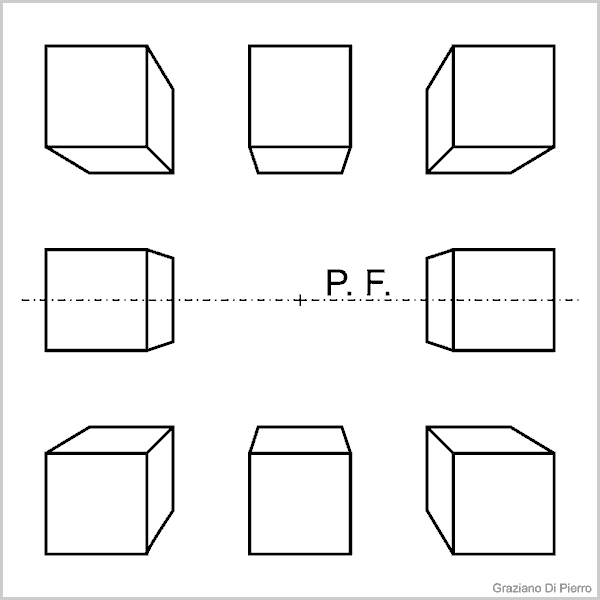

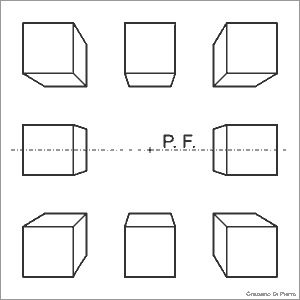

disegno semplici solidi in prospettiva

Fase 1

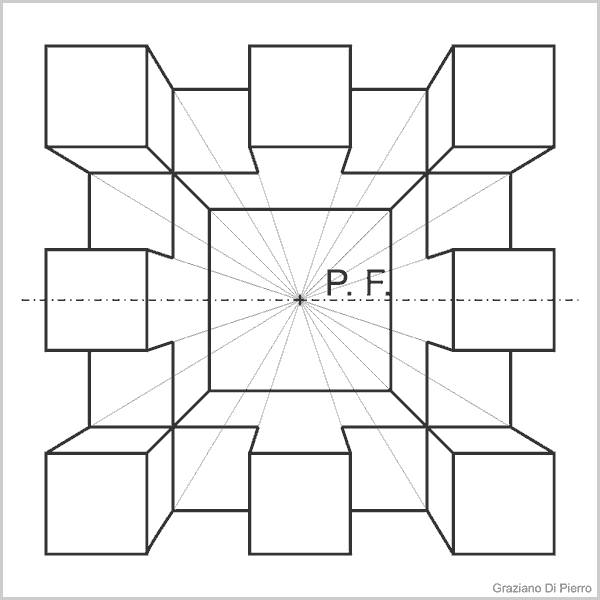

aumento la profondità disegnando un solido sottostante

Fase 2

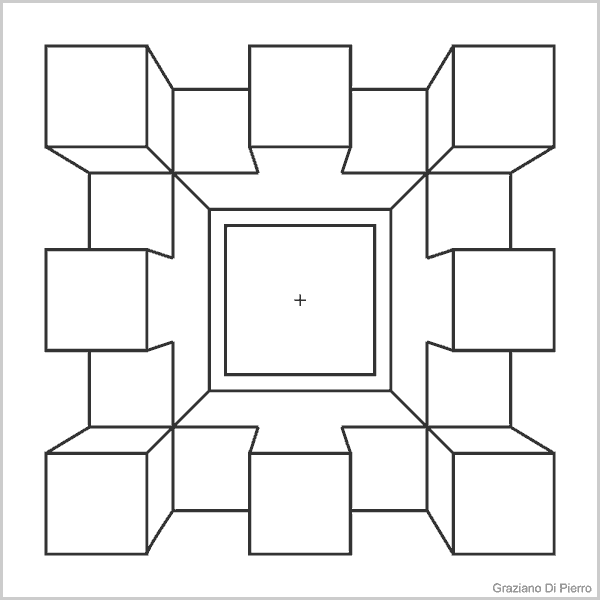

realizzo una piattaforma costituita da due gradoni

Fase 3

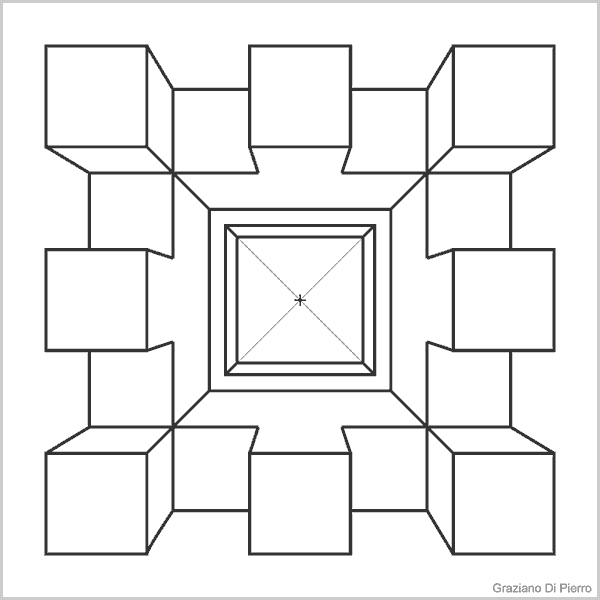

disegno la preofondità del primo gradone della piattaforma

Fase 4

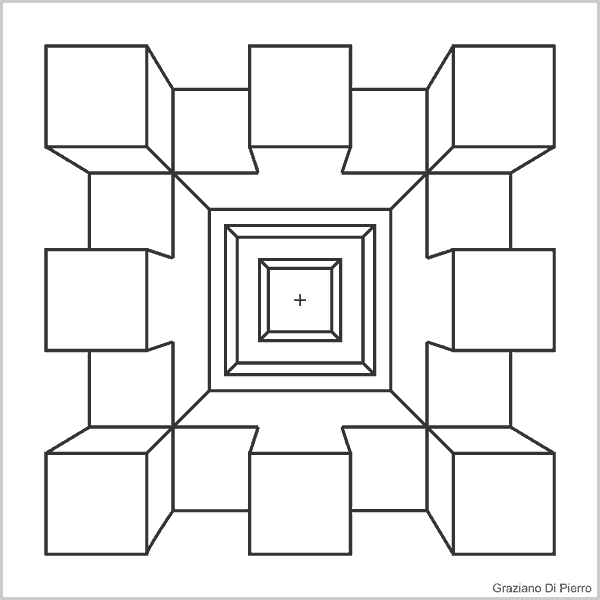

disegno il secondo gradone della piattaforma

Fase 5

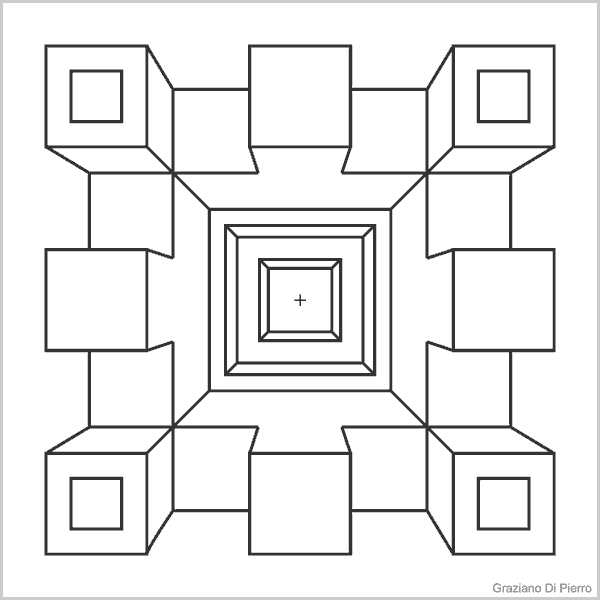

disegno quadrati per realizzare dei successivi scavi sui quattro solidi angolari

Fase 6

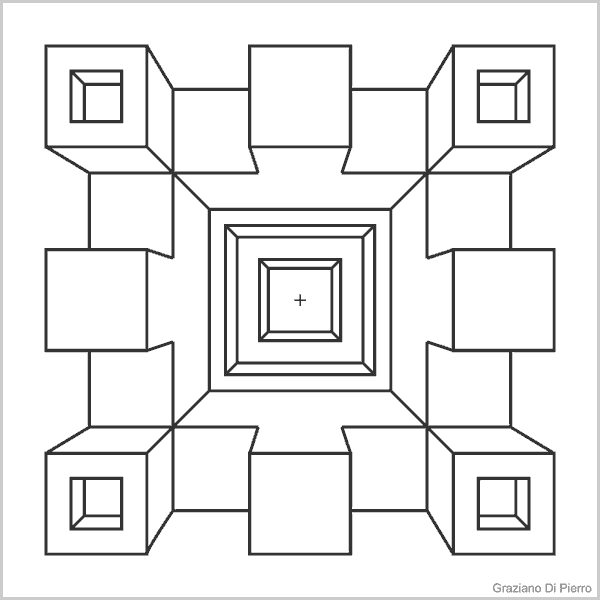

disegno lo scavo dei 4 solidi angolari

Fase 7

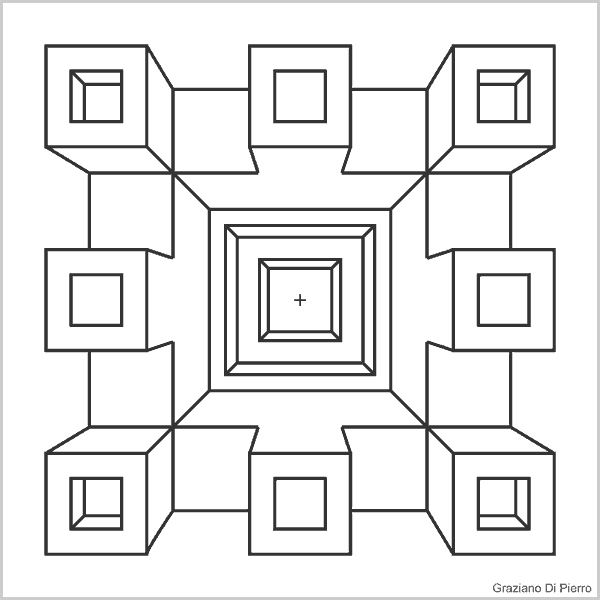

disegno dei quadrati sui 4 solidi mediani per preparare la successiva modifica

Fase 8

disegno un rialzo dei 4 solidi mediani

Fase 9

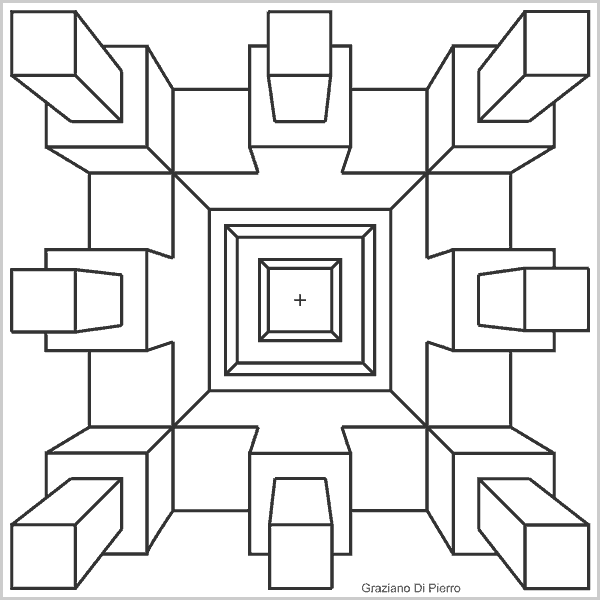

modifico i 4 solidi angolari

Fase 10

disegno delle porte di ingresso nei solidi sopraelevati: disegno lo spessore dei muri

Fase 11

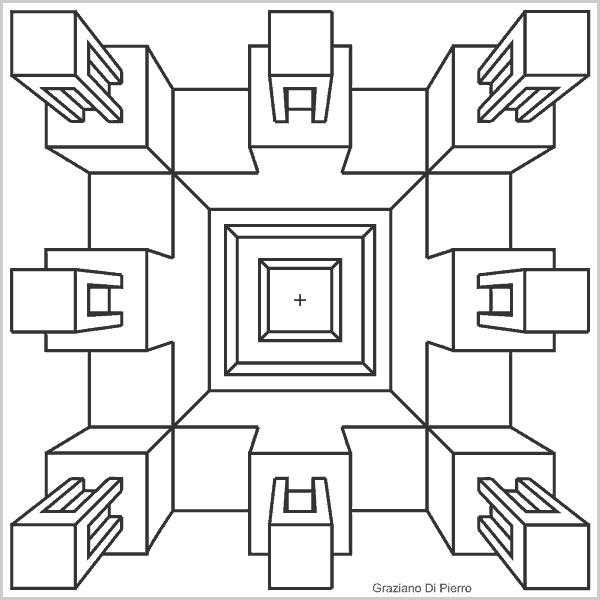

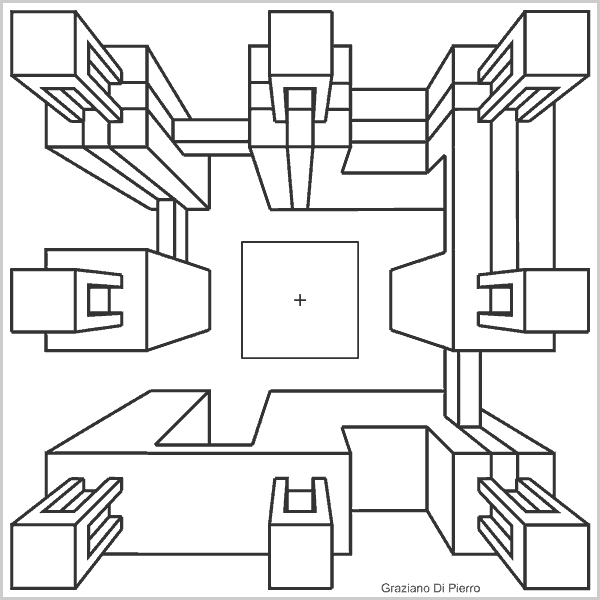

modifico i solidi precedenti immaginando di disegnare un isolato con edifici visti dall'alto

Fase 12
